产品名称:MDGA系列

产品编号:113627-763

产品型号:高频绕线电感

公司名称:深圳市麦新(MT)电子有限公司



收藏该产品信息 | 对该产品留言

点击查看大图 ↑

产品详细介绍:

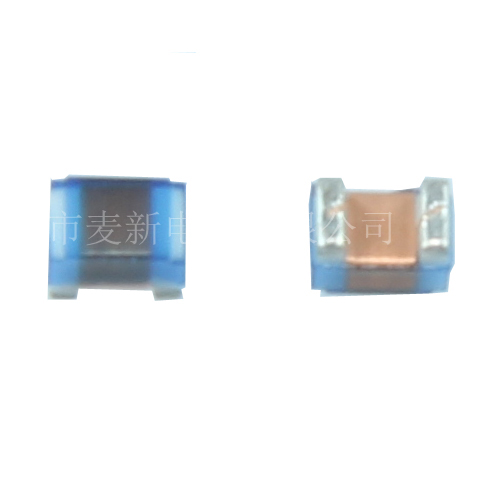

 MDGA

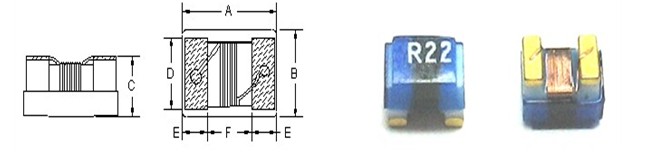

External dimensions (unit :mm) (外观尺寸)








PART NO.

AMax

B(Max)

C(Max)

D

E(Ref)

F(Ref)

MDGA0603

1.78

1.10

0.95

1.02

0.64

0.3

MDGA0805

2.30

1.70

1.52

1.78

1.02

0.5

MDGA1008

2.80

2.70

2.10

2.54

1.02

0.5





PART NUMBERING SYSTEM  (品名系统)

MDGA     0603    -    30N       J     -     R

 1           2                 3          4           5



1 Series Name  品名     指麦新品名.

2 Dimensions   尺寸     外围X高度

3 Inductance   电感值    30N30nH。 R10指:100nH

4 Tolerance    公差      J: ±5%, K: ±10%, L: ±15%, M: ±20%, P: ±25%, N: ±30%

5 Packing code包装方式  C: Tape&Reel  (卷装)   B: In Bulk (散装/袋装)



FEATURES (特性)



1. High frequency applications

2.Close tolerance application.2% to tolerance is a available for particular inductance values

3.Small footprint as well as low profile

4.High quality factor

5.A vailable for custom values

6.material a vailable for ceramic or ferrite



APPLICATION  (用途)



Mobile phone, portable phones, cordless phones,  pagers,& High Freq.Commumication Products GPS.

移动电话,便携电话,呼叫器,无线电话.高频通讯类产品。全球定位系统等。



MDGA  TYPE

MDGAI0603 TYPE

Part number

Inductance

(nH)

Tolerance

Q

(min)

SRF(MHz)

(min)

DCR(Ω)

max

IDC(mA)

(max)

MDGA0603-1N6J

1.6@250MHz

10,5

24

12500

0.030

700

MDGA0603-1N8J

1.8@250MHz

10,5

16

12500

0.045

700

MDGA0603-3N3J

3.3@250MHz

10,5,2

35

5900

0.045

700

MDGA0603-3N6J

3.6@250MHz

10,5,2

22

900

0.063

700

MDGA0603-3N9J

3.9@250MHz

10,5,2

22

6900

0.080

700

MDGA0603-4N3J

4.3@250MHz

10,5,2

22

5900

0.063

700

MDGA0603-4N7J

4.7@250MHz

10,5,2

20

5800

0.116

700

MDGA0603-5N1J

5.1@250MHz

10,5,2

20

5700

0.140

700

MDGA0603-5N6J

5.6@250MHz

10,5,2

26

4760

0.075

700

MDGA0603-6N8J

6.8@250MHz

10,5,2

27

5800

0.110

700

MDGA0603-7N5J

7.5@250MHz

10,5,2

28

4800

0.106

700

MDGA0603-8N2J

8.2@250MHz

10,5,2

30

4200

0.115

700

MDGA0603-8N7J

8.7@250MHz

5,2

28

4600

0.109

700

MDGA0603-9N5J

9.5@250MHz

5,2

28

5400

0.135

700

MDGA0603-10NJ

10@250MHz

5,2

31

4800

0.130

700

MDGA0603-11NJ

11@250MHz

5,2

30

4000

0.086

700

MDGA0603-12NJ

12@250MHz

5,2

35

4000

0.130

700

MDGA0603-15NJ

15@250MHz

5,2

35

4000

0.170

700

MDGA0603-16NJ

16@250MHz

5,2

34

3300

0.104

700

MDGA0603-18NJ

18@250MHz

5,2

35

3100

0.170

700

MDGA0603-22NJ

22@250MHz

5,2

38

3000

0.190

700

MDGA0603-23NJ

23@250MHz

5,2

38

2850

0.190

700

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20\

MDGA  TYPE

MDGA0603 TYPE

Part number

Inductance

(nH)

Tolerance

Q

(min)

SRF(MHz)

(min)

DCR(Ω)

max

IDC(mA)

(max)

MDGA0603-24NJ

24@250MHz

5,2

36

2650

0.135

700

MDGA0603-27NJ

27@250MHz

5,2

40

2800

0.220

600

MDGA0603-30NJ

30@250MHz

5,2

37

2250

0.144

600

MDGA0603-33NJ

33@250MHz

5,2

40

2300

0.220

600

MDGA0603-36NJ

36@250MHz

5,2

37

2080

0.250

600

MDGA0603-39NJ

39@250MHz

5,2

40

2200

0.250

600

MDGA0603-43NJ

43@250MHz

5,2

38

2000

0.280

600

MDGA0603-47NJ

47@200MHz

5,2

38

2000

0.280

600

MDGA0603-51NJ

51@200MHz

5,2

35

1900

0.270

600

MDGA0603-56NJ

56@200MHz

5,2

38

1900

0.310

600

MDGA0603-68NJ

68@200MHz

5,2

37

1700

0.340

600

MDGA0603-72NJ

72@150MHz

5,2

34

1700

0.490

400

MDGA0603-82NJ

82@150MHz

5,2

34

1700

0.540

400

MDGA0603-R10J

100@150MHz

5,2

34

1400

0.580

400

MDGA0603-R11J

110@150MHz

5,2

32

1350

0.610

300

MDGA0603-R12J

120@150MHz

5,2

32

1300

0.650

300

MDGA0603-R15J

150@150MHz

5,2

28

990

0.920

280

MDGA0603-R18J

180@100MHz

5,2

25

990

1.25

240

MDGA0603-R20J

200@100MHz

10,5,2

25

900

1.98

200

MDGA0603-R21J

210@100MHz

10,5,2

27

895

2.06

200

MDGA0603-R22J

220@100MHz

5,2

25

900

2.10

200

MDGA0603-R25J

250@100MHz

10,5,2

25

822

3.55

120

MDGA0603-R27J

270@100MHz

5,2

24

900

2.30

170

MDGA0603-R33J

330@100MHz

5,2

25

900

3.89

100

MDGA0603-R39J

390@100MHz

5,2

25

900

4.35

100

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20

MDGA  TYPE

MDGA 0805 TYPE

Part number

Inductance

(nH)

Tolerance

Q

(min)

SRF(MHz)

(min)

DCR(Ω)

max

IDC(mA)

(max)

MDGA0805-2N2J

2.2@250MHz

J,K,M

50@1500MHz

6000

0.05

600

MDGA0805-3N3J

3.3@250MHz

J,K,M

25@1500MHz

6000

0.20

600

MDGA0805-6N8J

6.8@250MHz

J,K,M

50@1000MHz

5500

0.11

600

MDGA0805-8N2J

8.2@250MHz

J,K,M

50@1000MHz

4700

0.12

600

MDGA0805-12NJ

12@250MHz

G,J,K

50@500MHz

4000

0.15

600

MDGA0805-15NJ

15@250MHz

G,J,K

50@500MHz

3400

0.17

600

MDGA0805-18NJ

18@250MHz

G,J,K

50@500MHz

3300

0.2

600

MDGA0805-22NJ

22@250MHz

G,J,K

55@500MHz

2600

0.22

500

MDGA0805-27NJ

27@250MHz

F,G,J,K

55@500MHz

2500

0.25

500

MDGA0805-33NJ

33@250MHz

F,G,J,K

55@500MHz

2500

0.27

500

MDGA0805-39NJ

39@250MHz

F,G,J,K

60@500MHz

2000

0.29

500

MDGA0805-47NJ

47@200MHz

F,G,J,K

60@500MHz

1650

0.31

500

MDGA0805-56NJ

56@200MHz

F,G,J,K

60@500MHz

1550

0.34

500

MDGA0805-68NJ

68@200MHz

F,G,J

60@500MHz

1450

0.38

500

MDGA0805-82NJ

82@150MHz

F,G,J

60@500MHz

1300

0.42

400

MDGA0805-R10J

100@150MHz

F,G,J

55@500MHz

1200

0.46

400

MDGA0805-R12J

120@150MHz

F,G,J

50@250MHz

1100

0.51

400

MDGA0805-R15J

150@100MHz

F,G,J

50@250MHz

920

0.56

400

MDGA0805-R18J

180@100MHz

F,G,J

50@250MHz

870

0.64

400

MDGA0805-R22J

220@100MHz

F,G,J

50@250MHz

850

1.10

400

MDGA0805-R27J

270@100MHz

F,G,J

48@250MHz

800

1.30

280

MDGA0805-R33J

330@100MHz

F,G,J

48@250MHz

750

1.40

260

MDGA0805-R39J

390@100MHz

F,G,J

45@250MHz

700

2.30

200

MDGA0805-R47J

470@100MHz

F,G,J

45@250MHz

650

2.50

170

MDGA0805-R56J

560@50MHz

F,G,J

30@50MHz

570

3.50

170

MDGA0805-R68J

680@50MHz

F,G,J

30@50MHz

500

4.00

170

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20

MDGA  TYPE

MDGA  1008 TYPE

Part number

Inductance

(nH)

Tolerance

Q

(min)

SRF(MHz)

(min)

DCR(Ω)

max

IDC(mA)

(max)

MDGA1008-10NJ

10@50MHz

G,J,K

50@500MHz

4100

0.08

1000

MDGA1008-12NJ

12@50MHz

G,J,K

50@500MHz

3300

0.09

1000

MDGA1008-15NJ

15@50MHz

G,J,K

50@500MHz

2500

0.10

1000

MDGA1008-18NJ

18@50MHz

G,J,K

50@350MHz

2500

0.11

1000

MDGA1008-22NJ

22@50MHz

G,J,K

55@350MHz

2400

0.12

1000

MDGA1008-27NJ

27@50MHz

G,J,K

55@350MHz

1600

0.13

1000

MDGA1008-33NJ

33@50MHz

G,J,K

60@350MHz

1600

0.14

1000

MDGA1008-39NJ

39@50MHz

G,J,K

60@350MHz

1500

0.15

1000

MDGA1008-47NJ

47@50MHz

G,J,K

65@350MHz

1500

0.16

1000

MDGA1008-56NJ

56@50MHz

G,J,K

65@350MHz

1300

0.18

1000

MDGA1008-68NJ

68@50MHz

F,G,J

65@350MHz

1300

0.20

1000

MDGA1008-82NJ

82@50MHz

F,G,J

60@350MHz

1000

0.22

1000

MDGA1008-R10J

100@25MHz

F,G,J

60@350MHz

1000

0.56

650

MDGA1008-R12J

120@25MHz

F,G,J

60@350MHz

950

0.63

650

MDGA1008-R15J

150@25MHz

F,G,J

45@100MHz

850

0.70

580

MDGA1008-R18J

180@25MHz

F,G,J

45@100MHz

750

0.77

620

MDGA1008-R22J

220@25MHz

F,G,J

45@100MHz

700

0.84

500

MDGA1008-R27J

270@25MHz

F,G,J

45@100MHz

600

0.91

500

MDGA1008-R33J

330@25MHz

F,G,J

45@100MHz

570

1.05

450

MDGA1008-R39J

390@25MHz

F,G,J

45@100MHz

500

1.12

470

MDGA1008-R47J

470@25MHz

F,G,J

45@100MHz

450

1.19

470

MDGA1008-R56J

560@25MHz

F,G,J

45@100MHz

415

1.33

400

MDGA1008-R62J

620@25MHz

F,G,J

45@100MHz

375

1.40

300

MDGA1008-R68J

680@25MHz

F,G,J

45@100MHz

375

1.47

400

MDGA1008-R75J

750@25MHz

F,G,J

45@100MHz

360

1.54

360

MDGA1008-R82J

820@25MHz

F,G,J

45@100MHz

350

1.61

400

MDGA1008-R91J

910@25MHz

G,J

35@100MHz

320

1.68

380

MDGA1008-1R0J

1000@25MHz

G,J

35@50MHz

290

1.75

370

MDGA1008-1R2J

1200@7.9MHz

G,J

35@50MHz

250

2.00

310

MDGA1008-1R5J

1500@7.9MHz

G,J

28@50MHz

200

2.30

330

MDGA1008-1R8J

1800@7.9MHz

G,J

28@50MHz

160

2.60

300

MDGA1008-2R2J

2200@7.9MHz

G,J

28@50MHz

160

2.80

280

MDGA1008-2R7J

2700@7.9MHz

G,J

22@25MHz

140

3.20

290

MDGA1008-3R3J

3300@7.9MHz

G,J

22@25MHz

110

3.40

290

MDGA1008-3R9J

3900@7.9MHz

G,J

20@25MHz

100

5.0

260

MDGA1008-4R7J

4700@7.9MHz

G,J

20@25MHz

90

5.5

260

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20
