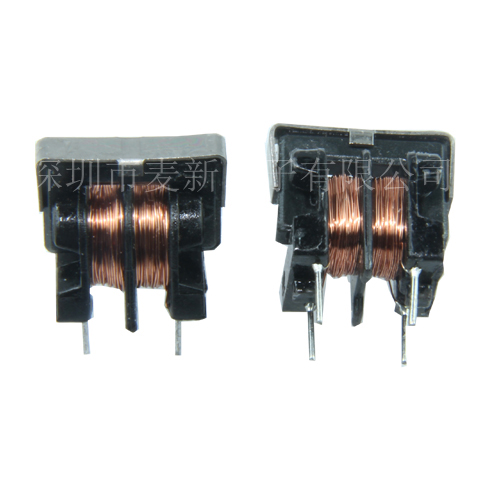

产品名称：MUU系列 产品编号：10494-720 产品型号：UU滤波器 公司名称：深圳市麦新(MT)电子有限公司
|
点击查看大图 ↑ |
MUU TYPE

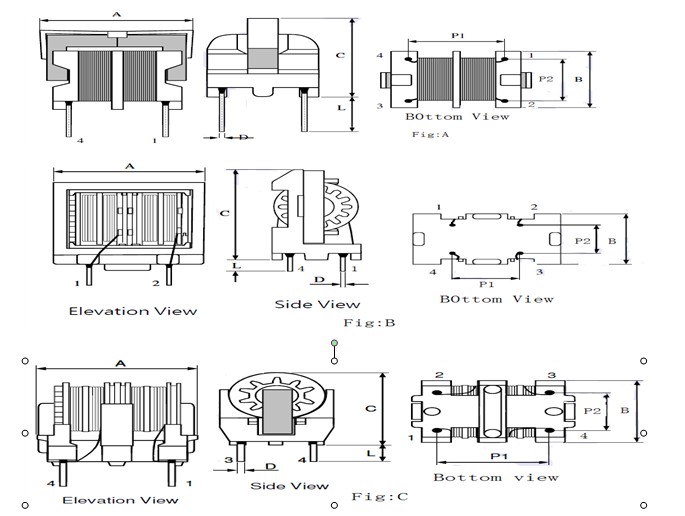

0External dimensions (unit : mm)（外观尺寸
|
PART N0. |
A |
B |
C |
D |
L |
P1 |
P2 |
Fig |
|
MUU9.8 |
16.5Max |
11.5Max |
17.5Max |
Φ0.6±0.1 |
4.0±1.0 |
8.0±0.5 |
7.0±0.5 |
A |
|
MUU10.5 |
18.0Max |
16.0Max |
18.5Max |
Φ0.7±0.1 |
3.5±1.0 |
3.5±1.0 |
13.5±0.5 |
A |
|
MUU16 |
24.0Max |
20.0Max |
28Max |
Φ0.7±0.1 |
4.5±1.0 |
13.0±0.5 |
10.0±0.5 |
A |
|
MET24 |
25.5Max |
19Max |
30.5Max |
Φ0.8±0.1 |
4.0±1.0 |
13.0±0.5 |
10.0±0.5 |
B |
|
MET28 |
30Max |
22Max |
36Max |
Φ0.8±0.1 |
4.0±1.0 |
13.0±0.5 |
10.0±0.5 |
B |
|
MUT20 |
22Max |
17Max |
23Max |
Φ0.8±0.1 |
4.0±1.0 |
13.0±0.5 |
10.0±0.5 |
C |
0PART NUMBERING SYSTEM （品名系统）
MUU 9.8 - 100 口 B
1 2 3 4 5
1 Series Name 品名 麦新滤波器料号.
2 Dimensions 尺寸 外围X高度
3 Inductance 电感值 前两位为有效数字,第三位表0的个数, 150:15 uH. 151 :150uH.
4 Tolerance 公差 J: ±5%, K: ±10%, L: ±15%, M: ±20%, P: ±25%, N: ±30%
5 Packing code 包装方式 C: Tape& Reel (卷装) B: In Bulk (散装/袋装)
0FEATURES (特性)
Compact and provides a large inductance.
Prevention of noise emitted form other components.
体积小，具有高的电感量
防止其他元件释出的干扰
0APPLICATION(应用)
Countermeasure for noise in broadcasting band。
Shields against radiated emissions in the broadcasting frequency for multi-function tetephone sets，PBXs fanxes，etc。
过滤广播波段的杂讯
适合应用于电话及传真内，于防止大气电波的杂讯的干扰
|
PART N0. |
Inductance (mH) Min. |
DC Resistance (Ω)Max. |
Rated AC Current (A) Max. |
|
MUU9.8-151 |
0.15 |
0.03 |
2.0 |
|
MUU9.8-601 |
0.60 |
0.09 |
1.0 |
|
MUU9.8-782 |
7.8 |
1.0 |
1.0 |
|
MUU9.8-483 |
48 |
7.0 |
0.1 |
|
MUU10.5-401 |
0.4 |
0.05 |
2.5 |
|
MUU10.5-152 |
1.5 |
0.14 |
1.2 |
|
MUU10.5-123 |
12 |
1.0 |
0.5 |
|
MUU16-801 |
0.8 |
0.05 |
3.0 |
|
MUU16-502 |
5.0 |
0.2 |
1.5 |
|
MUU16-133 |
13.0 |
0.48 |
1.0 |
|
MUU16-503 |
50.0 |
1.9 |
0.5 |
|
MET24-352 |
3.5 |
0.15 |
1.5 |
|
MET24-802 |
8.0 |
0.3 |
1.0 |
|
MET24-223 |
22 |
1,0 |
0.5 |
|
MET24-733 |
73 |
3.0 |
0.3 |
|
MET28-462 |
4.6 |
0.11 |
2.5 |
|
MET28-652 |
6.5 |
0.18 |
1.8 |
|
MET28-273 |
27 |
0.63 |
1.0 |
|
MET28-763 |
76 |
1.9 |
0.5 |
|
MUT20-751 |
0.75 |
0.12 |
1.5 |
|
MUT20-202 |
2.0 |
0.18 |
1.0 |
|
MUT20-702 |
7.0 |
0.55 |
0.5 |
|
MUT20-203 |
20 |
2.2 |
0.18 |
